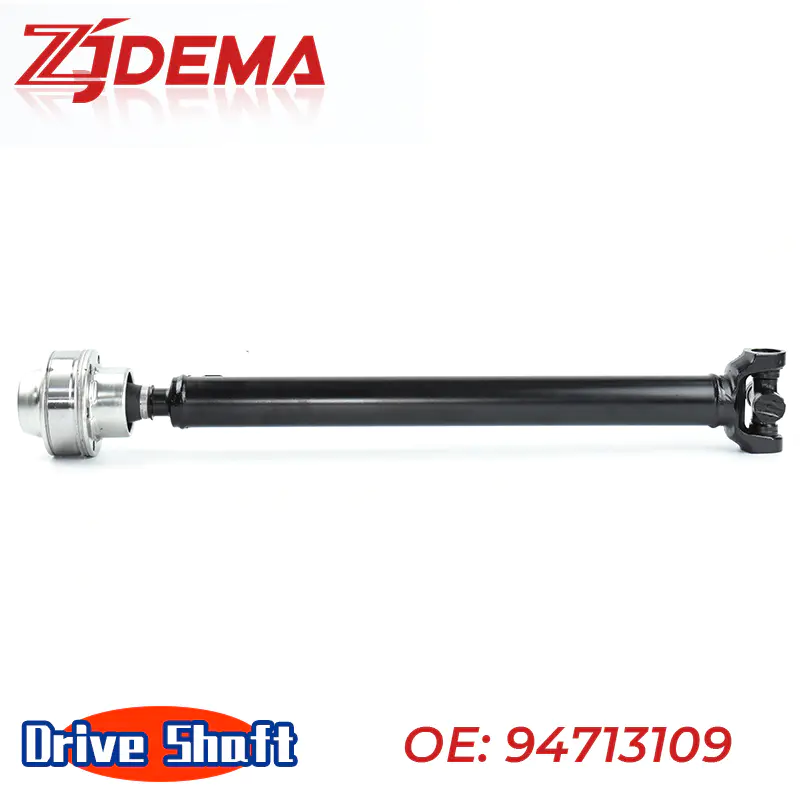

Специальная конструкция карданного вала соответствует требованиям трансмиссии для конкретного применения

У карданного вала простая задача: передавать вращательную силу от одной части трансмиссии к другой. Проектирование, лежащее в основе этой работы, становится менее простым, когда доступное пространство для установки, точки подключения, рабочий угол или требования к электропитанию различаются в зависимости от приложения. Вот где Изготовленный на заказ карданный вал может стать более подходящим решением, чем стандартный вал, построенный по общим размерам.

Кастомизация – это не просто изменение длины вала. Полный узел вала должен работать с компонентами, соединенными на обоих концах, сохраняя при этом необходимое соотношение между вращением, выравниванием, опорой и доступным пространством для установки.

Длина — это только отправная точка

Компоновка трансмиссии может значительно различаться в зависимости от транспортных средств и машин. Расстояние между трансмиссией и ведомым мостом может меняться, а доступное пространство вокруг вала также может быть ограничено окружающей конструкцией.

Слишком длинный вал может не подойти для предполагаемой установки, а чрезмерное укорочение может повлиять на взаимодействие между соединенными компонентами. По этой причине длина вала обычно учитывается вместе с положением сопрягаемых компонентов.

Для специального карданного вала информация о размерах, такая как рабочая длина и расположение концов, является отправной точкой для разработки конфигурации, специфичной для конкретного применения.

Торцевые соединения определяют совместимость

Вал не работает независимо. Его концы должны правильно соединяться с трансмиссией, дифференциалом, коробкой передач, муфтой или другими компонентами трансмиссии.

Фланцы, траверсы, шлицы, шпоночные пазы и другие интерфейсы могут различаться в зависимости от применения. Даже если два вала внешне кажутся одинаковыми, геометрия их соединения может помешать их взаимозаменяемости.

Это делает информацию о интерфейсе особенно ценной при разработке специального вала. Размеры и ориентация обоих концов должны соответствовать компонентам, уже установленным в трансмиссии.

Рабочие углы влияют на конструкцию вала

Вал не всегда может проходить по идеально прямой линии между источником энергии и ведомым компонентом. Изменения в положении подвески, компоновке шасси или конфигурации оборудования могут привести к возникновению рабочих углов.

Универсальные шарниры и другие соединительные компоненты позволяют трансмиссии адаптироваться к этим изменениям, но узел вала по-прежнему должен работать в заданных геометрических условиях.

Пользовательский карданный вал можно настроить на основе фактического расположения трансмиссии, а не заставлять приложение соответствовать стандартному размеру вала. Это становится особенно полезным для модифицированных автомобилей, специализированной техники и техники нестандартной компоновки.

Выбор материала соответствует применению

Валы работают под вращательными и крутильными нагрузками, поэтому выбор материала тесно связан с предполагаемыми условиями работы.

Сталь по-прежнему широко используется для компонентов трансмиссии, в то время как другие варианты материалов могут быть рассмотрены там, где вес, прочность, коррозионная стойкость или особые требования применения требуют другого подхода.

Выбор материала не должен быть отделен от размеров вала и условий эксплуатации. Диаметр, конструкция стенки, скорость вращения, крутящий момент и расположение опор – все это влияет на общие механические требования.

Балансировка становится более важной на более высоких скоростях

Вращающийся вал должен поддерживать соответствующий баланс во время работы. Даже относительно небольшой дисбаланс может стать более заметным по мере увеличения скорости вращения.

Это одна из причин, по которой балансировка является важной частью производства и сборки карданного вала. Сам вал вместе с подключенными к нему компонентами должен плавно вращаться в заданном рабочем диапазоне.

Для нестандартных применений требования к балансировке могут быть особенно актуальными, поскольку вал может отличаться от стандартных производственных конфигураций по длине, диаметру или расположению компонентов.

Кастомизация выходит за рамки новых автомобилей

Не каждый специальный вал разрабатывается для совершенно новой машины. Существующее оборудование может быть модифицировано в связи с переоборудованием трансмиссии, изменением шасси, необходимостью замены или изменением рабочей конфигурации.

В таких ситуациях стандартный вал может не соответствовать новому расстоянию или геометрии соединения. Вместо этого можно разработать специальный карданный вал на основе обновленной конструкции, что позволит валу соответствовать обновленной трансмиссии.

Это применение особенно актуально при ремонте старого оборудования или когда специализированное оборудование требует сочетания существующих и вновь установленных компонентов.

Прецизионное производство поддерживает окончательную настройку

После того как конфигурация вала определена, точность обработки становится важной. Торцевые поверхности, шлицы, фланцы, шпоночные канавки и поверхности подшипников должны соответствовать сопрягаемым компонентам.

Обработку с ЧПУ можно использовать для контролируемого изготовления этих деталей, а контроль размеров помогает убедиться, что готовый вал соответствует предполагаемой конструкции.

Цель состоит не в том, чтобы просто изготовить вал правильной общей длины. Полный компонент должен вписываться в трансмиссию согласно проекту и поддерживать требуемое механическое взаимодействие между соединенными частями.

Нестандартные валы следуют за трансмиссией, а не наоборот

Основное преимущество А. Изготовленный на заказ карданный вал это его способность удовлетворять специфические требования приложения, которые не могут быть удовлетворены универсальным компонентом. Длина, диаметр, материал, интерфейсы соединений, рабочая геометрия и требования к балансировке могут составлять часть инженерного процесса.

Поскольку транспортные средства и промышленное оборудование становятся более специализированными, компоненты трансмиссии все чаще должны соответствовать реальной архитектуре оборудования. Специальный вал позволяет воплотить эти размерные и механические требования в компонент, предназначенный для предполагаемой установки, вместо того, чтобы полагаться на универсальную конфигурацию.
