Стальная конструкция рулевой колонки сочетает в себе прочность и точность рулевого управления

В системе рулевого управления мало места для несогласованности. Каждое движение рулевого колеса должно передаваться через ряд механических компонентов, прежде чем оно достигнет рулевого механизма и в конечном итоге изменит направление движения автомобиля. В центре этого механического соединения находится рулевая колонка и вал в сборе. А Стальная рулевая колонка остается практическим выбором для применений, где важны структурная прочность, жесткость на кручение и надежная механическая трансмиссия.

Хотя снаружи компонент может показаться относительно простым, его внутренняя структура может включать валы, соединения, подшипники, монтажные секции и интерфейсы соединений. Эти элементы должны работать вместе, помещаясь в ограниченном пространстве внутри автомобиля.

Сталь обеспечивает прочный структурный фундамент

Компоненты рулевого управления испытывают повторяющиеся нагрузки на протяжении всего срока службы автомобиля. Вал должен передавать рулевой крутящий момент, в то время как окружающая колонка поддерживает рулевое колесо и связанные с ним компоненты.

Сталь обеспечивает сочетание прочности и жесткости, что делает ее подходящей для таких сложных механических условий. Фактический класс и конструкция могут варьироваться в зависимости от применения, но выбор материала остается тесно связанным с ожидаемыми нагрузками, размерами и производственным процессом.

Для стальной рулевой колонки недостаточно просто выбрать прочный материал. Геометрия вала и несущей конструкции также определяет, как силы распределяются по узлу.

Вал и колонна выполняют разные роли

Термины «рулевая колонка» и «рулевой вал» иногда используются как взаимозаменяемые, но в узле они выполняют разные функции.

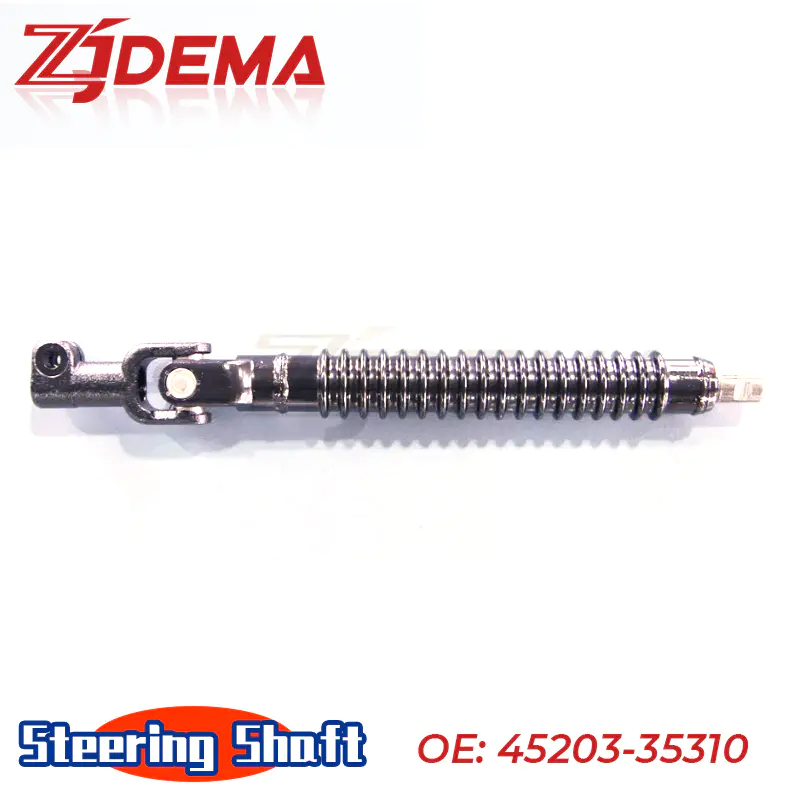

Рулевой вал обеспечивает вращательное соединение между рулевым колесом и рулевым механизмом, а колонка обеспечивает структурную поддержку вала и соединяет рулевой узел с конструкцией автомобиля.

В зависимости от конструкции автомобиля в состав узла могут входить также карданы, промежуточные валы, сдвижные секции или механизмы регулировки. Эти компоненты позволяют системе рулевого управления адаптироваться к изменениям геометрии, сохраняя при этом передачу рулевого усилия.

Геометрия соединения определяет установку

Рулевые валы должны точно соединяться с сопрягаемыми компонентами. Шлицы, траверсы, фланцы, резьба и другие интерфейсы могут различаться в зависимости от платформы автомобиля.

Небольшая разница в размерах в одном соединении может повлиять на сборку или вызвать нежелательное движение в системе рулевого управления. Это делает точность обработки особенно важной для концевых участков вала.

Поэтому при разработке стальной рулевой колонки производителям необходимо учитывать не только общую длину и диаметр вала, но и точную геометрию соединений, которые соединяют узел с рулевым колесом, промежуточным валом или рулевым механизмом.

Угловое движение требует гибких соединений

Руль и рулевой механизм не всегда располагаются на одной идеально прямой оси. Компоновка автомобиля, расположение моторного отсека, геометрия подвески и конструкция кузова могут потребовать изменения направления рулевого управления.

Универсальные шарниры и конструкции промежуточных валов помогают учесть эти различия. Рулевой узел может передавать вращательное движение по наклонной траектории, сохраняя при этом необходимое механическое взаимодействие между компонентами.

Это делает положение шарнира и геометрию вала важными частями общей конструкции. Компонент рулевого управления должен соответствовать архитектуре автомобиля, а не просто функционировать как изолированный вращающийся вал.

Точность изготовления влияет на ощущение рулевого управления

Системы рулевого управления чувствительны к нежелательному люфту, вибрации и неравномерному движению. Поэтому в производственных процессах необходимо поддерживать контроль над критическими размерами и поверхностями соединения.

В зависимости от конструкции детали могут использоваться токарная, фрезерная, формовочная, шлицевая обработка, сварка и другие операции. После механической обработки контроль размеров позволяет проверить важные характеристики перед сборкой.

Для стальных компонентов также может применяться обработка поверхности, если требуется защита от коррозии. Соответствующая обработка зависит от материала, условий эксплуатации транспортного средства и требований к конструкции.

Требования безопасности Форма Конструкция колонны

У рулевых колонок есть еще один момент, который отличает их от многих обычных вращающихся валов: их связь с безопасностью пассажиров автомобиля.

Современные конструкции рулевых колонок могут включать в себя механизмы, предназначенные для управления движением или энергией во время столкновения. Регулируемые и складные конструкции являются примерами того, как рулевое управление может быть спроектировано как для нормальных условий вождения, так и для условий ненормальной нагрузки.

Это означает, что стальную рулевую колонку нельзя оценивать исключительно по ее способности передавать рулевой крутящий момент. Ее структурное расположение, точки крепления, механизм регулировки и взаимодействие с другими компонентами рулевого управления составляют целостную конструкцию системы.

Разнообразие транспортных средств создает больше конфигураций столбцов

Легковые автомобили, внедорожники, коммерческие автомобили и специализированные автомобили могут иметь существенно разные схемы рулевого управления. Некоторым требуется регулируемое положение рулевого управления, в то время как другие отдают предпочтение компактной упаковке или дополнительной структурной поддержке.

В результате при производстве рулевых колонок все чаще используются размеры и конфигурации, ориентированные на конкретное применение, а не одна универсальная конструкция. Профили валов, интерфейсы соединений, положения шарниров и опорные конструкции могут меняться в зависимости от платформы автомобиля.

Для производителей и покупателей автомобильных компонентов раннее понимание этих требований может упростить переход от проектирования автомобилей к производству компонентов.

Сила и точность должны работать вместе

A Стальная рулевая колонка сочетает в себе структурные и вращательные функции в системе, где надежность имеет важное значение. Сталь обеспечивает прочную основу, но конечные характеристики также зависят от геометрии вала, точности соединения, расположения соединений, последовательности производства и окружающей опорной конструкции.

Поскольку автомобильные платформы продолжают диверсифицироваться, компоненты рулевого управления должны соответствовать все более специфическим требованиям к упаковке и производительности. Поэтому разработка стальных рулевых колонок заключается не просто в создании более прочного вала. Речь идет о производстве точно изготовленного узла, который может последовательно передавать рулевое управление, одновременно отвечая механическим требованиям и требованиям безопасности автомобиля.
