Прецизионная деталь приводного вала обеспечивает надежную передачу мощности

Сборка приводного вала настолько надежна, насколько надежны компоненты, которые соединяют, поддерживают и передают движение внутри него. Универсальным шарнирам, скользящим траверсам, шлицевым валам, фланцам и другим более мелким компонентам, возможно, не уделяется столько внимания, как главному валу, но их размеры и механическое состояние напрямую влияют на работу всего узла. Это делает Прецизионная часть приводного вала все более важный элемент в современном производстве трансмиссий.

Эти компоненты должны выполнять разные задачи, работая вместе. Некоторые передают крутящий момент, некоторые учитывают изменения длины или угла вала, а третьи обеспечивают соединение между валом и окружающими компонентами трансмиссии. Поэтому их индивидуальная точность может влиять на поведение всего вращающегося узла.

Маленькие компоненты несут важные нагрузки

Размер компонента приводного вала не обязательно указывает на его важность. Например, универсальный шарнир должен передавать вращательное усилие, позволяя валу работать под углом. Шлицевое соединение должно передавать крутящий момент, сохраняя при этом необходимое зацепление между сопрягаемыми деталями.

Эти компоненты могут испытывать повторяющиеся нагрузки во время эксплуатации автомобиля. Плохой контроль размеров или неподходящий выбор материала могут повлиять на распределение сил в сборке.

Таким образом, деталь прецизионного приводного вала разрабатывается с учетом ее конкретной механической функции, а не просто рассматривается как сменный аксессуар.

Шлицы соединяют крутящий момент с контролируемым движением

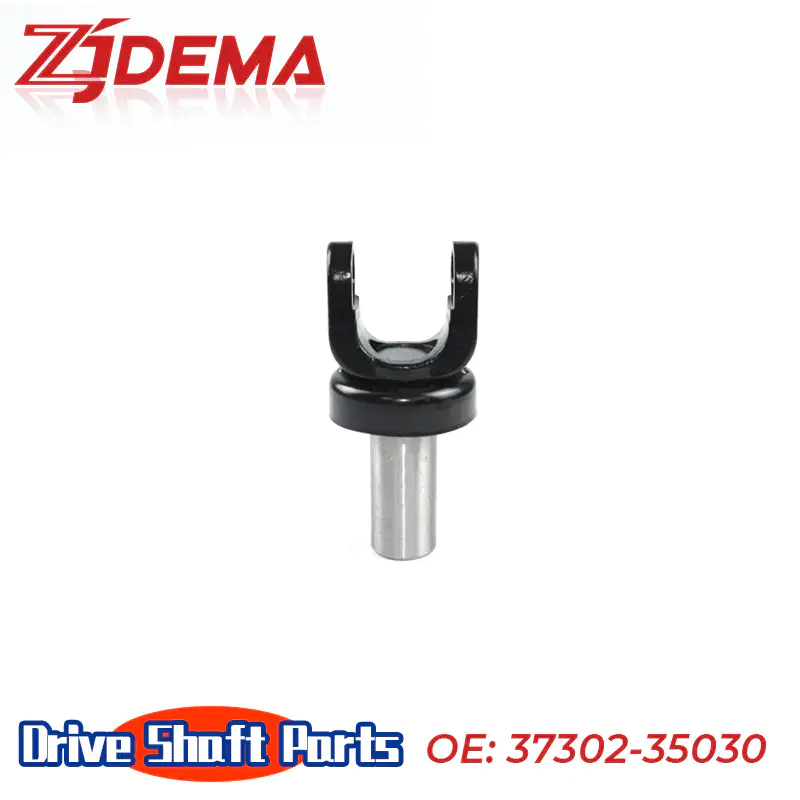

Шлицевые валы и скользящие компоненты особенно важны там, где трансмиссия требует как передачи крутящего момента, так и изменения положения вала.

Зубья шлица должны правильно входить в зацепление с сопрягаемым компонентом. Чрезмерный зазор может привести к нежелательному движению, а неподходящая посадка может помешать плавной работе. Геометрия зубьев, состояние поверхности, твердость и точность размеров – все это влияет на качество соединения.

В зависимости от конструкции компонента могут использоваться такие производственные процессы, как токарная, фрезерная, шлифовальная и специальная шлицевая обработка. Термическую обработку также можно применять к отдельным деталям, где требуется повышенная твердость поверхности или износостойкость.

Универсальные шарниры требуют точной геометрии

Универсальные шарниры позволяют вращательной силе передаваться под углом, что делает их ключевой частью многих узлов приводного вала.

Их работа зависит от нескольких взаимодействующих компонентов, включая поперечные валы, траверсы, подшипники и соединительные поверхности. Разница в размерах между этими деталями может повлиять на перемещение соединения и общее выравнивание сборки.

Это одна из причин, по которой прецизионная обработка важна даже для относительно компактных компонентов. Деталь прецизионного приводного вала должна сохранять геометрию, необходимую для всего соединения, а не просто соответствовать внешним целевым размерам.

Материал и термическая обработка работают вместе

Компоненты приводного вала могут подвергаться крутящему моменту, ударам, трению и повторяющимся циклическим нагрузкам. Следовательно, выбор материала зависит от предполагаемого применения и механических требований.

Обычные конструкционные стали могут обеспечивать различные комбинации прочности, вязкости, обрабатываемости и износостойкости. Термическая обработка может дополнительно изменить свойства выбранных компонентов.

Например, цементацию, закалку или отпуск можно использовать для компонентов, в которых необходимо сбалансировать твердость поверхности и прочность сердцевины. Соответствующий процесс зависит от конструкции компонента и заданных условий эксплуатации, а не от одного универсального метода.

Состояние поверхности имеет значение в точках контакта

Некоторые компоненты приводного вала работают за счет контакта между движущимися или сопрягаемыми поверхностями. Шлицевые зубья, седла подшипников, шейки и скользящие поверхности требуют подходящего состояния поверхности.

Следы механической обработки, отклонения в размерах или неподходящая обработка поверхности могут повлиять на трение и износ в этих местах. Таким образом, прецизионное шлифование или другие операции чистовой обработки могут использоваться после более ранних стадий обработки, когда необходимы более жесткие требования к поверхности.

Для производителей контроль этих деталей может помочь обеспечить совместную работу отдельных деталей, как задумано, когда они станут частью готового узла вала.

Проверка должна соответствовать функции детали

Разные компоненты требуют разных приоритетов проверки. Фланец может потребовать внимания к положению болтовых отверстий и монтажной геометрии, тогда как шлицевой вал может потребовать проверки размеров и выравнивания зубьев.

Проверка размеров позволяет проверить важные характеристики перед сборкой. Для собранных систем приводных валов динамическая балансировка может обеспечить еще один уровень проверки, поскольку весь вращающийся узел должен работать в заданном состоянии баланса.

Этот функциональный подход более полезен, чем применение одного и того же метода проверки к каждому компоненту.

Запасные части также требуют совместимости с приложениями

Компоненты приводного вала используются не только при производстве новых автомобилей, но также при ремонте и замене. Для старых автомобилей и специализированной техники могут потребоваться компоненты, соответствующие существующим узлам валов.

Номера деталей, размеры, конфигурации шлицев, стили соединений и требования применения должны совпадать. Компонент, внешне похожий, может не обеспечивать правильный механический интерфейс.

Это делает точную идентификацию особенно важной при поиске детали прецизионного приводного вала для существующей трансмиссии.

Компонент Точные формы Производительность сборки

Приводной вал представляет собой совокупность взаимосвязанных механических частей, а не цельный кусок металла. Основная труба может представлять собой основную конструкцию, но соединения, траверсы, шлицы, фланцы и другие компоненты определяют, как эта конструкция соединяется с остальной частью трансмиссии.

Прецизионная часть приводного вала поэтому играет роль, выходящую за рамки его индивидуального размера. Точная геометрия, соответствующие свойства материала, контролируемое состояние поверхности и соответствующий контроль – все это влияет на поведение готовой сборки.

Поскольку трансмиссии транспортных средств и машин становятся более специализированными, прецизионное производство компонентов обеспечивает гибкость, необходимую для поддержки различных конфигураций валов, сохраняя при этом механические взаимоотношения, необходимые для надежной передачи мощности.
