Стальная скользящая вилка помогает контролировать изменение длины карданного вала

A Стальная скользящая хомут представляет собой соединительный компонент в системе карданного вала, который обеспечивает осевое перемещение, продолжая при этом передавать вращательное усилие. Эта функция становится важной, когда расстояние между компонентами трансмиссии изменяется при движении подвески. Вместо того, чтобы заставлять карданный вал оставаться на одной фиксированной длине, скользящее соединение дает место для сборки, допускающее перемещение.

Осевое перемещение является частью работы карданного вала

Стальная скользящая вилка работает со шлицевым валом, поэтому приводной вал может удлиняться или укорачиваться вдоль своей оси. В автомобиле, использующем систему подвески, относительное положение компонентов трансмиссии может меняться при движении автомобиля по неровным поверхностям.

Механизм скольжения позволяет это изменение, не требуя изменения длины всего карданного вала как жесткой конструкции. Это делает этот компонент особенно актуальным для применения в скользящих вилках в задне- и полноприводных автомобилях.

Сплайн передает крутящий момент и обеспечивает движение

Ключевой особенностью стальной скользящей траверсы является шлицевое соединение. Внутренний шлиец входит в зацепление с сопряженным валом, пропуская вращательную силу, сохраняя при этом осевое перемещение.

Размеры шлица, геометрия зуба, длина зацепления и точность обработки — все это влияет на работу соединения. Незакрепленный или плохо подобранный шлиц может привести к нежелательному перемещению, а неподходящий профиль может помешать правильной установке.

Таким образом, для компонентов приводного вала шлицы играют как механическую, так и размерную роль.

Ход подвески изменяет рабочую длину

Во время движения подвески расстояние между раздаточной коробкой, дифференциалом и другими точками трансмиссии может меняться. Стальная скользящая кокетка перемещает часть этого механизма посредством своего скользящего соединения.

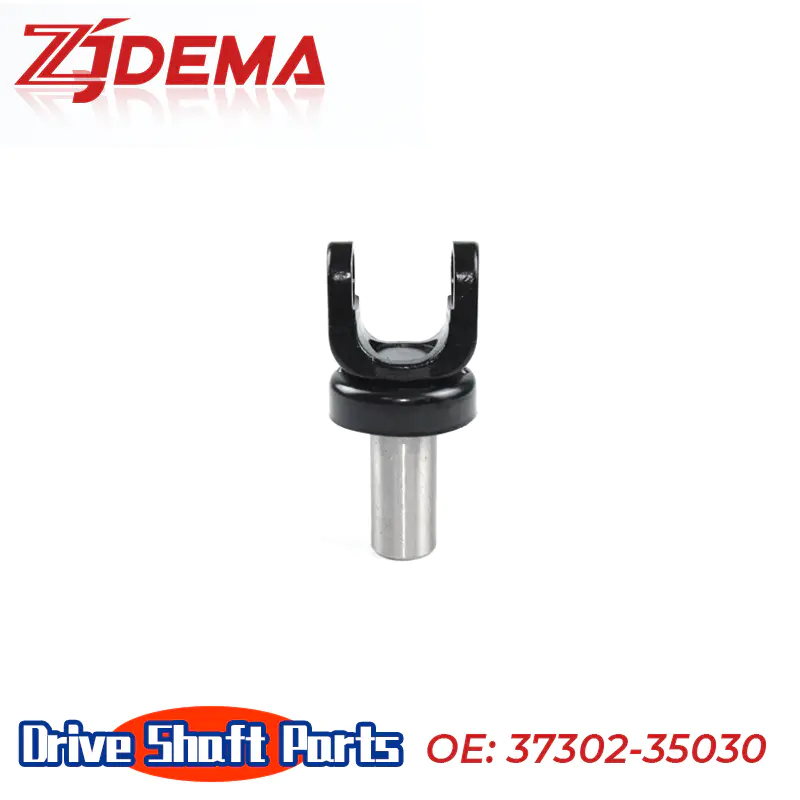

Например, версия 37302-35030 имеет конструкцию скользящей вилки с внутренним шлицем и используется в тех случаях, когда приводной вал требует осевого расширения. Его заявленный габаритный размер составляет 60 мм, в конфигурации 25 10 25 мм.

Это показывает, почему размеры скользящей траверсы должны соответствовать всему узлу карданного вала, а не выбираться только на основе внешних измерений.

Стальные опоры при многократной механической нагрузке

Стальная скользящая траверса работает при повторяющихся крутящих моментах и перемещениях, поэтому выбор материала тесно связан с условиями ее эксплуатации. В указанном компоненте используется легированная сталь, подвергнутая процессам ковки и термообработки перед прецизионным шлифованием.

Термическая обработка может изменить твердость и ударную вязкость, а ковка устанавливает первоначальную форму детали. Эти процессы должны работать вместе, поскольку деталь должна выдерживать как вращательную нагрузку, так и повторяющееся осевое движение.

Таким образом, для компонентов карданного вала материал и маршрут производства тесно связаны с ожидаемым циклом нагрузки.

Прецизионная обработка контролирует посадку шлица

Шлица — одна из чувствительных частей стальной скользящей вилки, поскольку она должна плавно входить в зацепление с сопряженным валом. Прецизионное шлифование позволяет контролировать размеры зубьев и уменьшать чрезмерный зазор.

В указанной спецификации 37302-35030 указано шлифование на станках с ЧПУ с допусками, контролируемыми в пределах ±0,02 мм. Такой контроль размеров помогает поддерживать заданное соотношение между скользящей траверсой и соответствующим валом.

При замене скользящей траверсы точность сплайна может быть более полезной для проверки совместимости, чем простое сравнение внешней формы двух компонентов.

Уплотнение защищает зону скольжения

Скользящее соединение подвергается воздействию загрязнений из рабочей среды. Пыль, грязь и влага могут попасть в область шлицов, если не обеспечена соответствующая защита.

Поэтому стальную скользящую скобу можно комбинировать с резиновыми уплотнениями или сальниками вокруг скользящей секции. Эти компоненты помогают ограничить загрязнение и сохранить смазку вокруг контактных поверхностей.

Для компонентов карданного вала уплотнение и смазка становятся особенно актуальными, когда транспортные средства работают на грунтовых дорогах или в других средах, где грязь может попасть на открытые участки трансмиссии.

Совместимость автомобиля определяет спецификацию

Стальную скользящую траверсу нельзя выбрать только по ее общему названию, поскольку в разных автомобилях могут использоваться разные размеры, длины, конструкции фланцев и схемы соединений шлицев.

Модель 37302-35030 указана для конкретных транспортных средств и использует определенную структуру соединения между карданным валом и выходом раздаточной коробки. Поэтому перед заказом покупателям необходимо подтвердить код оригинального оборудования, модель автомобиля, расположение шлицев и положение установки.

Это в равной степени актуально при поиске замены скользящей траверсы для послепродажного обслуживания.

Замена может касаться одного изношенного компонента

Изношенная скользящая траверса не всегда означает необходимость замены всего карданного вала в сборе. Если окружающие компоненты остаются пригодными, замена отдельного соединительного компонента может быть более целенаправленным подходом к техническому обслуживанию.

Таким образом, стальная скользящая вилка актуальна для рынков запасных частей, где ремонтные предприятия и дистрибьюторы поставляют отдельные компоненты трансмиссии, а не полные сборки.

Практическое решение зависит от состояния вилки, шлица, вала, карданов и других соединяемых деталей.

Скользящая скоба соединяет движение с передачей мощности

Роль Стальная скользящая хомут находится между двумя требованиями, которые должны выполняться одновременно: карданный вал должен передавать крутящий момент и приспосабливаться к изменениям осевой длины.

Для покупателей B2B важными спецификациями являются размеры шлицев, общая длина, материал, термообработка, расположение уплотнений, совместимость с транспортными средствами и положение установки. Эти детали помогают отличить одну скользящую траверсу от другой на более широком рынке компонентов карданного вала.

A Стальная скользящая хомут может быть относительно небольшой частью трансмиссии, но его скользящее соединение напрямую связано с движением подвески и геометрией карданного вала. Это делает точную обработку и правильную адаптацию транспортного средства центральным элементом всей системы трансмиссии.
